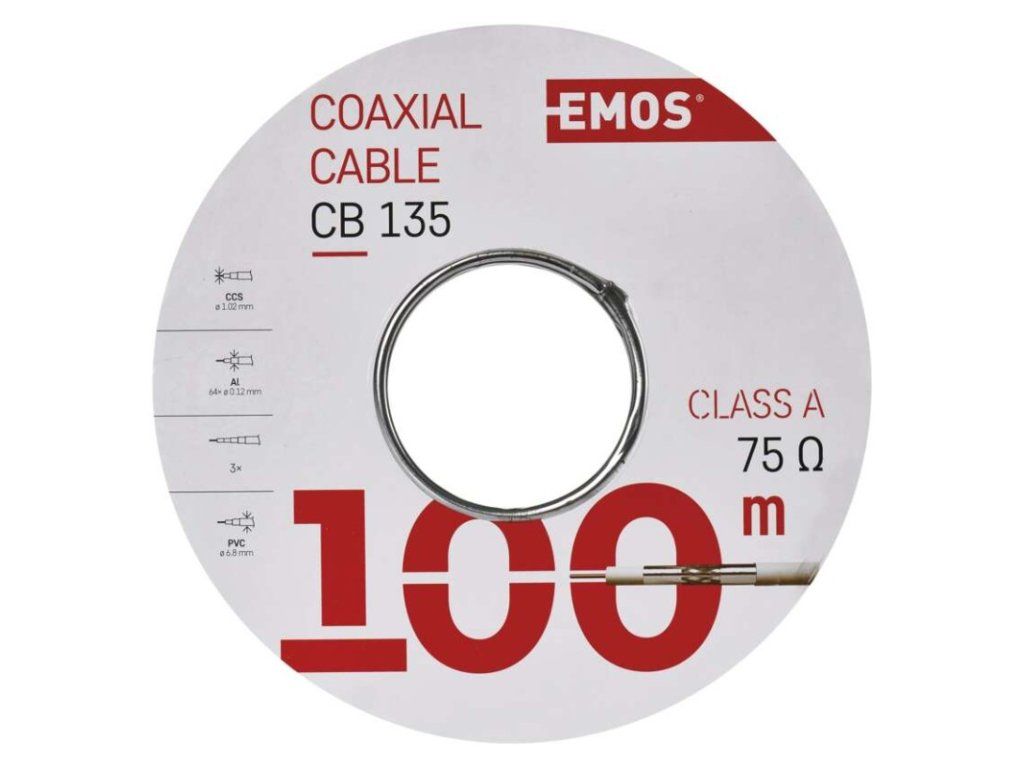

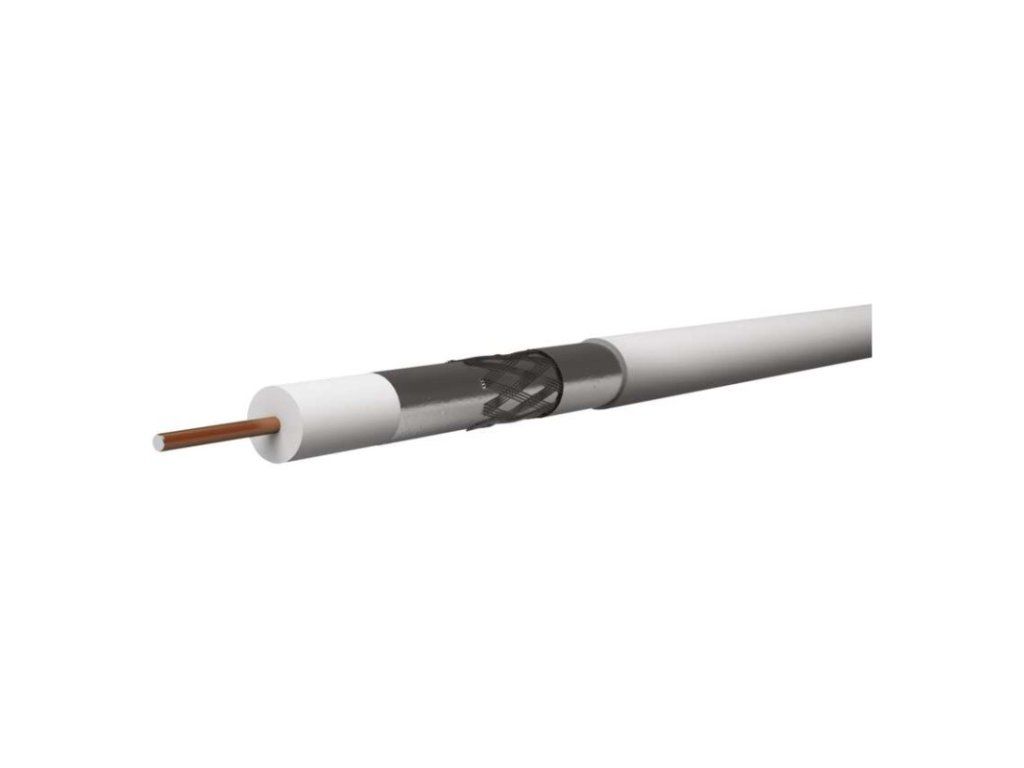

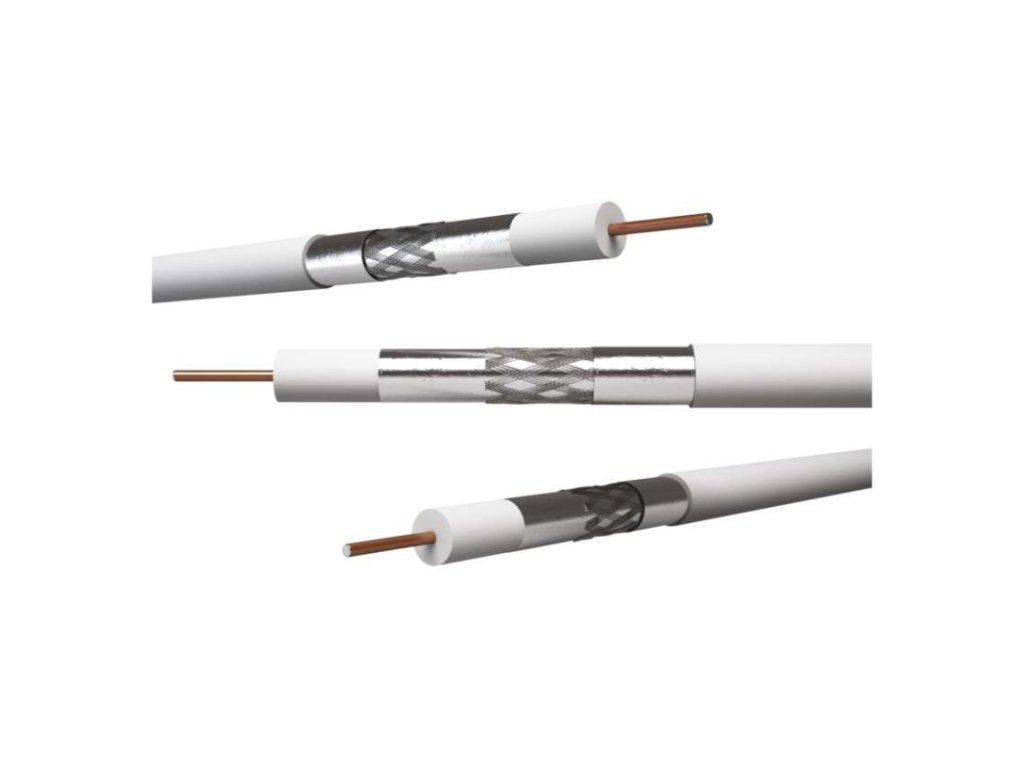

Koaxiální kabel CB135, 100m
Kód: EMSS5382Detailní popis produktu
APE = vzduchové dielektrikum: ne|barva izolace napájecích vodičů: neuvádí se|barva pláště kabelu: bílá|činitel zkrácení: 0,85|dielektrikum typ, průměr: FPE 4,8 mm|doporučené typy konektorů - F lisovací: *K7220|doporučené typy konektorů - F šroubovací: *K7331|FPE = pěnové dielektrikum: ano|hmotnost (kg/km): 41|impedance: 75 Ohm|izolace napájecích vodičů: neuvádí se|izolační odpor mezi jádry při 20 °C (MOhm/km): 500|kapacita (pF/m): 75|konstrukce napájecích vodičů: neuvádí se|materiál pláště kabelu: PVC|materiál stínění: hliník (Al)|materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS)|max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,2|max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,3|max. útlum při 20 °C (dB/100m) 1 000 MHz: 21,9|max. útlum při 20 °C (dB/100m) 100 MHz: 7,2|max. útlum při 20 °C (dB/100m) 10 MHz: 2,28|max. útlum při 20 °C (dB/100m) 2 000 MHz: 33,5|max. útlum při 20 °C (dB/100m) 450 MHz: 15|max. útlum při 20 °C (dB/100m) 650 MHz: 18,3|max. útlum při 20 °C (dB/100m) 860 MHz: 20,7|min. poloměr ohybu jednorázový/násobný: 30/60 mm|min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25|min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23|min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20|min. útlum stínění (dB) 10 ~ 800 MHz: >110|montážní teplota: +5 °C až +60 °C|nebezpečné látky: žádné|odolné UV: ne|PE = polyethylenové dielektrikum: ne|PES = vrstva fólie: ne|počet drátků stínění: 64× 0,12 mm|počet stínění: 3|pokrytí stínění: 28 %|prodejní obal: 100 m, cívka|průměr pláště kabelu: 6,8 mm|průměr stínění: 64× 0,10 mm²|průměr vnitřního vodiče: 1,02 mm|průřez napájecích vodičů: neuvádí se|skladovací teplota: -20 °C až +75 °C|stínění I.folie: 1× Al/PES|stínění II. folie: Al/PES|třída reakce na oheň: Eca|typ koaxiálního kabelu: CB135|vhodné pro venkovní použití: ne|zamýšlené použití: vnitřní rozvody, odolný rušení, CLASS A|záruční doba: 2 roky|způsob balení - délka: 100 m|způsob balení - ozn. metráží: 1–100 m|způsob balení - typ cívky: papírová cívka s potiskemDoplňkové parametry
| Kategorie: | Koaxiální kabely |
|---|---|
| APE = vzduchové dielektrikum: | ne |
| barva izolace napájecích vodičů: | neuvádí se |
| barva pláště kabelu: | bílá |
| činitel zkrácení: | 0,85 |
| dielektrikum typ, průměr: | FPE 4,8 mm |
| doporučené typy konektorů - F lisovací: | *K7220 |
| doporučené typy konektorů - F šroubovací: | *K7331 |
| FPE = pěnové dielektrikum: | ano |
| hmotnost (kg/km): | 41 |
| impedance: | 75 Ohm |
| izolace napájecích vodičů: | neuvádí se |
| izolační odpor mezi jádry při 20 °C (MOhm/km): | 500 |
| kapacita (pF/m): | 75 |
| konstrukce napájecích vodičů: | neuvádí se |
| materiál pláště kabelu: | PVC |
| materiál stínění: | hliník (Al) |
| materiál vnitřního vodiče: | mědí plátovaný ocelový drát (CCS) |
| max. útlum při 20 °C (dB/100m) 1 000 MHz: | 21,9 |
| max. útlum při 20 °C (dB/100m) 10 MHz: | 2,28 |
| max. útlum při 20 °C (dB/100m) 100 MHz: | 7,2 |
| max. útlum při 20 °C (dB/100m) 2 000 MHz: | 33,5 |
| max. útlum při 20 °C (dB/100m) 450 MHz: | 15 |
| max. útlum při 20 °C (dB/100m) 650 MHz: | 18,3 |
| max. útlum při 20 °C (dB/100m) 860 MHz: | 20,7 |
| max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: | 25,3 |
| max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: | 45,2 |
| min. poloměr ohybu jednorázový/násobný: | 30/60 mm |
| min. útlum odrazu při 20 °C (dB) 10–300 MHz: | 25 |
| min. útlum odrazu při 20 °C (dB) 300–600 MHz: | 23 |
| min. útlum odrazu při 20 °C (dB) 600–900 MHz: | 20 |
| min. útlum stínění (dB) 10 ~ 800 MHz: | >110 |
| montážní teplota: | +5 °C až +60 °C |
| nebezpečné látky: | žádné |
| odolné UV: | ne |
| PE = polyethylenové dielektrikum: | ne |
| PES = vrstva fólie: | ne |
| počet drátků stínění: | 64× 0,12 mm |
| počet stínění: | 3 |
| pokrytí stínění: | 28 % |
| prodejní obal: | 100 m, cívka |
| průměr pláště kabelu: | 6,8 mm |
| průměr stínění: | 64× 0,10 mm² |
| průměr vnitřního vodiče: | 1,02 mm |
| průřez napájecích vodičů: | neuvádí se |
| skladovací teplota: | -20 °C až +75 °C |
| stínění I.folie: | 1× Al/PES |
| stínění II. folie: | Al/PES |
| třída reakce na oheň: | Eca |
| typ koaxiálního kabelu: | CB135 |
| vhodné pro venkovní použití: | ne |
| zamýšlené použití: | vnitřní rozvody, odolný rušení, CLASS A |
| záruční doba: | 2 roky |
| způsob balení - délka: | 100 m |
| způsob balení - ozn. metráží: | 1–100 m |
| způsob balení - typ cívky: | papírová cívka s potiskem |
